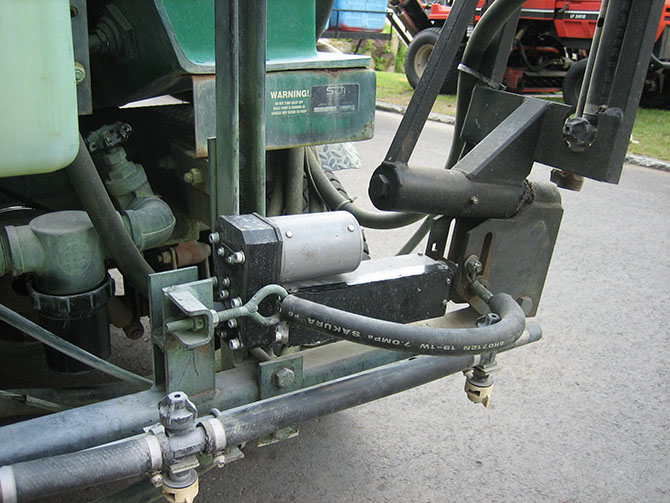

製品写真

製品動画

※ 動画が入ります

製品特長

ハイパワー、高推力タイプの直動運動の電動シリンダです。
使用環境、条件に応じた対応も致します。
速度変更、取り付け形状の変更等、セミカスタマイズでのご相談が可能です。
各ストロークエンドに、それぞれリミットスイッチ（LS1 , LS2）を内蔵しており、ストローク調整も容易に行える機構になっております。
(注：リミットスイッチが内蔵してないタイプもございます。)
推力50Kgf〜300Kgfクラス迄、各種ラインナップを取り揃えております。
(製品仕様は以下資料にてご確認ください。)

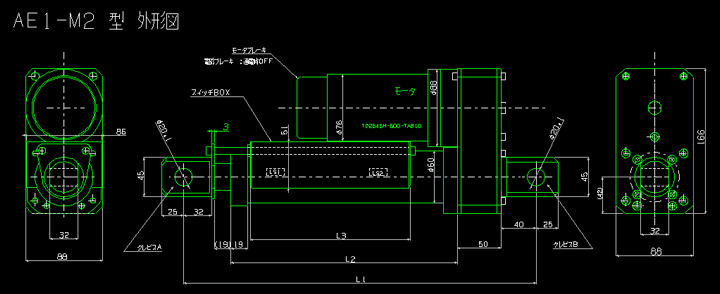

製品外形図

SD6　仕様表 (スイッチ無)

注意：END,ENDのスイッチは内蔵されておりませんので規格ストローク以上のご使用は避けてください。(ロックします。)

*1 本製品はスイッチは内蔵しておりません。
*2 スピードは変更可能です。(オーダーの際ご指示下さい。)
*3 クレビスA、Bの穴寸法は変更出来ます。形状も変更できます。
*4 電流(A)は速度変更に伴い変わります。
*5 AC(交流)対応可能です。(但し仕様条件、寸法等は変わります。)

注意：SD6型は　END,ENDのスイッチが内蔵されておりませんので、
規格ストローク以上の前進、後退は避けて下さい。
ご使用方法に関しては、SD6型取扱い方法(PDF)にてご確認ください。

SD6-M2　仕様表

*1 本製品はスイッチBOX内にリミットスイッチが内蔵しております。
*2 スピードは変更可能です。(オプション)
*3 ストローク内でのストローク調整が行えます。
*4 クレビスA、Bの穴寸法は変更出来ます。形状も変更できます。
*5 電流(A)は速度変更に伴い変わります。
*6 AC(交流)対応可能です。(但し仕様条件、寸法等は変わります。)ｒM2型等　ご指定下さい。

AE1-M2型　仕様表

*1 本製品はスイッチＢＯＸの中にリミットＳＷが内蔵されています。
*2 スピードは変更可能です。〜20mm/sec MAX(※オプション対応となります。)
*3スピード変更の場合外形寸法は異なりますので、お問い合わせ下さい。
　又、価格等もお問い合わせ下さい。
*4 クレビスA、Bの穴寸法は変更出来ます。形状も変更できます。
*5 電流(A)は速度変更に伴い変わります。
*6 本製品はボールねじを使用している為、ブレーキ付モータを使用してます。

※上記の様なブレーキ回路を含めて結線して下さい。モータは瞬時停止してオーバーランを防止します。

※内蔵スイッチ保護の為、同じ回路になるようなリレー回路等で動作させて下さい。

製品カタログ・CADデータダウンロード

(推力50Kgf　タイプ)※リミットSWなし

(推力50Kgf　〜100kgfタイプ)※リミットSW内蔵

(推力200〜300Kgf　タイプ)
